Capacitatea portantă la sol și principiile inginerești ale țevilor ondulate armate cu oțel

Capacitatea de preluare a sarcinilor din sol și principiile inginerești ale țevilor corugate armate cu oțel

În ingineria modernă a infrastructurii, în special la proiectarea conductelor de evacuare amplasate la adâncimi foarte mari sau a traversărilor pe sub drumuri supuse unor sarcini grele, modul în care conducta reacționează la dinamica mecanicii solului reprezintă un aspect esențial. Atunci când conductele realizate integral din materiale termoplastice ating anumite limite de diametru și adâncime, acestea ajung la limitele de rigiditate structurală specifice naturii polimerului. În acest punct, sistemele de țevi corugate armate cu oțel (Steel Reinforced Corrugated Pipe), care combină într-o singură matrice rezistența la coroziune a polimerilor cu rezistența structurală a metalurgiei, reprezintă una dintre cele mai eficiente soluții ale ingineriei materialelor compozite.

1. Tehnologia de integrare a benzilor de oțel în structura din polietilenă

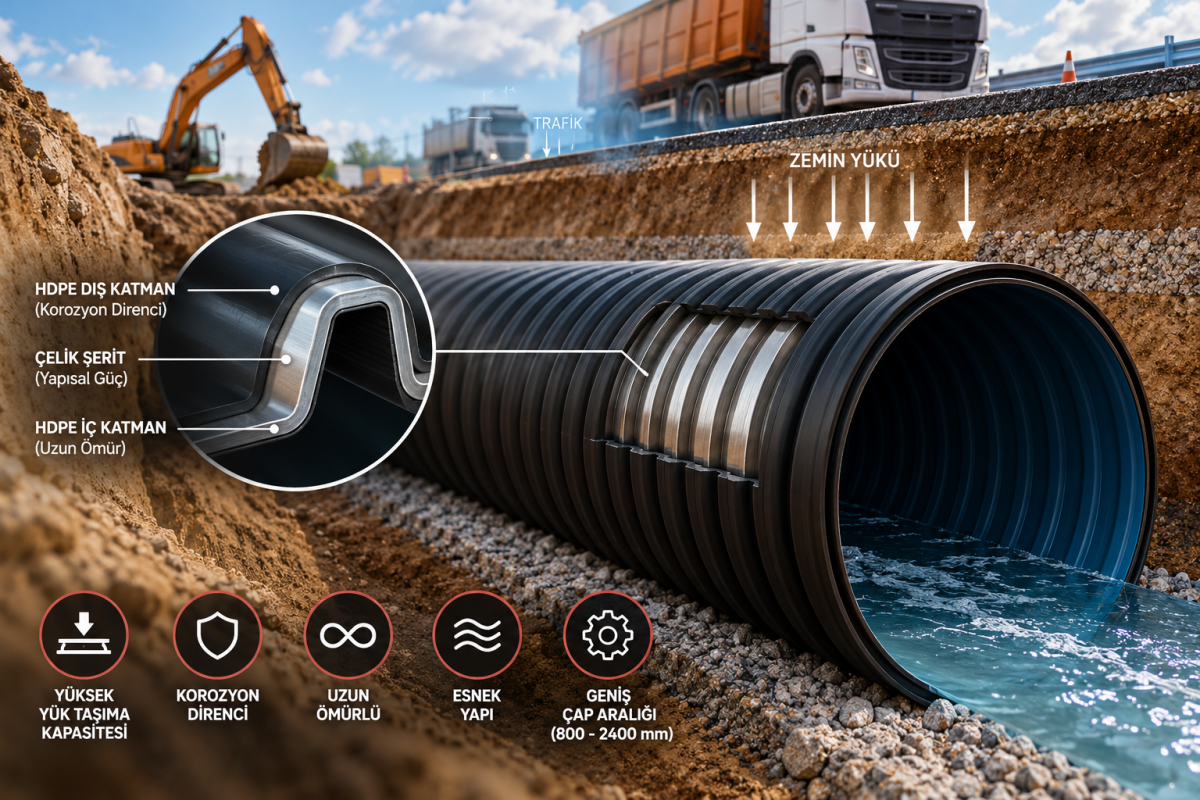

Rezistența ridicată a țevilor corugate armate cu oțel se bazează pe procesele de coextrudare și încapsulare aplicate pe linia de producție. Benzile de oțel de înaltă rezistență, care constituie elementul central al sistemului, sunt formate la rece (roll-forming) într-un profil specific de tip „U” sau „V”, pentru a maximiza momentul de inerție (I).

Totuși, coeficienții de dilatare termică și energiile de suprafață ale oțelului și polietilenei (HDPE) sunt complet diferite. Pentru a preveni delaminarea, profilul de oțel este acoperit, în etapa de extrudare, cu un strat special de aderență (rășină adezivă), după care este încapsulat în proporție de 100% în matricea de polietilenă aflată în stare topită.

Modulul redus de elasticitate al polietilenei conferă conductei flexibilitate și inerție chimică, în timp ce modulul ridicat de elasticitate al oțelului îi oferă o structură rigidă de susținere. Această integrare monolitică permite transferul eficient al solicitărilor radiale subterane de la polimer către oțel.

2. Calculul sarcinilor din sol și trafic în infrastructurile cu umpluturi de mare adâncime

Siguranța structurală a unei conducte îngropate depinde de modelarea corectă a sumei sarcinilor statice și a sarcinilor provenite din trafic la care aceasta este supusă.

În șanțurile cu umpluturi de mare adâncime, de exemplu între 10 și 15 metri, sarcina verticală a solului (W_c) care acționează asupra conductei este calculată conform teoriei Marston-Spangler:

W_c = C_d · w · B_d²

• C_d: coeficientul de sarcină Marston
• w: greutatea volumică a solului de umplutură
• B_d: lățimea șanțului la nivelul superior al conductei

În această formulă, pe măsură ce adâncimea crește, frecarea solului de pereții șanțului — cunoscută drept efect de boltire geotehnică — începe să preia o parte din sarcină. În schimb, la adâncimi mici de îngropare, de aproximativ 1-2 metri, principalul risc îl reprezintă undele de șoc generate de trecerea vehiculelor grele la suprafață.

Datorită structurii lor compozite, țevile corugate armate cu oțel oferă atât rigiditatea necesară pentru a rezista presiunilor statice ridicate în cazul îngropării la mare adâncime, cât și flexibilitatea vâscoelastică necesară pentru a amortiza, fără rupere, vibrațiile dinamice provocate de trafic în cazul îngropării la adâncimi reduse.

3. Avantajele rigidității ridicate față de țevile corugate standard

Capacitatea portantă a sistemelor de conducte este evaluată prin valoarea rigidității inelare (Ring Stiffness - SN), calculată conform formulei:

SN = E · I / D_m³

În această formulă, E reprezintă modulul de elasticitate echivalent al structurii compozite, I momentul de inerție unitar al peretelui conductei, iar D_m diametrul mediu.

În special pentru diametre mari, de DN 1000 mm și peste, obținerea unei rigidități ridicate cu ajutorul conductelor standard realizate integral din HDPE necesită creșterea exponențială a grosimii nervurilor. Această situație poate împiedica răcirea uniformă a masei mari de polimer și poate conduce la apariția tensiunilor reziduale interne (residual stress).

Profilul de oțel integrat în sistem crește semnificativ produsul E · I (Bending Stiffness – rigiditate la încovoiere), oferind conductei o rigiditate structurală ridicată fără a crește semnificativ greutatea totală a polimerului. Deoarece profilul de oțel este complet izolat de polimer, acesta nu intră în contact cu apele subterane sau cu fluidele corozive, eliminând astfel riscul de coroziune.

Disponibile într-o gamă largă de diametre, de la 800 mm până la 2400 mm, sistemele corugate armate cu oțel oferă un echilibru eficient între rezistența ridicată și utilizarea optimă a materialelor. Datorită modulului ridicat de elasticitate al oțelului, acestea pot fi produse în diferite clase de rigiditate, precum SN8, SN10 și SN16, precum și în clase de rigiditate superioare, în funcție de cerințele specifice ale proiectului, menținând performanțe fiabile chiar și la diametre de până la 2400 mm.

Întrebări frecvente (FAQ)

La ce adâncimi pot fi utilizate în siguranță țevile corugate armate cu oțel?

Deși acest aspect depinde de clasa geotehnică a solului și de clasa de rigiditate (SN) selectată, atunci când umplutura șanțului este realizată corespunzător, aceste conducte pot rezista fără prăbușire chiar și presiunilor subterane întâlnite la adâncimi extreme de 15-20 de metri.

Există riscul ca benzile de oțel să ruginească sau să se corodeze în timp?

Benzile de oțel de înaltă rezistență sunt încapsulate în proporție de 100%, atât la interior, cât și la exterior, într-o matrice HDPE și în rășini speciale de aderență. Astfel, acestea nu intră în contact cu oxigenul, umiditatea sau apele uzate acide, ceea ce elimină riscul de coroziune.

În ce diametre produce Kuzeyboru țevile corugate armate cu oțel?

Pentru proiectele de infrastructură de mari dimensiuni și pentru sistemele colectoare în care cerințele de debit hidraulic și sarcinile din sol ating niveluri ridicate, conductele sunt produse într-o gamă largă de diametre, de la DN 800 mm până la DN 2400 mm.

De ce sunt preferate țevile corugate armate cu oțel la traversările rutiere și feroviare?

Acestea sunt preferate deoarece structura compozită din clasele SN12 sau SN16 combină rezistența la oboseală a oțelului cu flexibilitatea polimerului, permițând absorbția fără rupere a sarcinilor dinamice generate de roțile vehiculelor grele și ale trenurilor, precum și a vibrațiilor de înaltă frecvență.

Cum trebuie realizată umplutura șanțului la montarea țevilor corugate armate cu oțel?

Zona din jurul conductei — patul de pozare și zona de învelire — trebuie umplută cu un material cu granulație corespunzătoare, de 0-20 mm. Pentru menținerea unei valori ridicate a modulului de reacție al solului (E′) în ecuația Spangler modificată, materialul trebuie compactat treptat, în conformitate cu densitatea Proctor standard.

Ecuația Spangler modificată (Iowa):

ΔY =


D_l · K · W_c


(8 · E · I / D³) + 0.061 + E′

• ΔY: valoarea deformării verticale
• W_c: sarcina totală care acționează asupra conductei (sarcina statică a solului + sarcina dinamică din trafic)
• 8 · E · I / D³: rezistența structurală la rigiditate a conductei
• E′: modulul de reacție al solului (rezistența la compactare a umpluturii din șanț)
