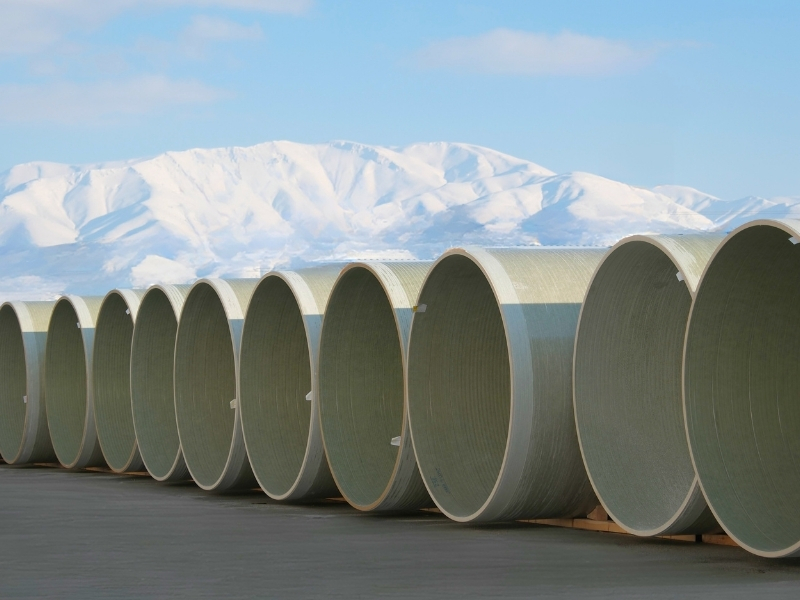

Ce este Ghidul de Montaj al Conductelor GRP și de Selectare a Fitingurilor?
Țevile din Poliester Armat cu Fibră de Sticlă (GRP) joacă un rol esențial în proiectele de infrastructură datorită rezistenței ridicate la coroziune, netezimii hidraulice superioare și flexibilității structurale. Cu toate acestea, pentru ca aceste sisteme compozite să își mențină performanța proiectată pe întreaga durată de viață estimată, este esențială aplicarea corectă a principiilor de montaj al țevilor GRP și alegerea adecvată a fitingurilor GRP în funcție de condițiile hidraulice și mecanice. Acest ghid examinează detaliile tehnice care trebuie luate în considerare, de la interacțiunea dintre conductă și sol până la calculele hidraulice.
Pregătiri Preliminare pentru un Montaj Corect
Deoarece țevile GRP au o structură flexibilă (flexible), acestea preiau și amortizează sarcinile exterioare statice și dinamice (sol, apă subterană, trafic etc.) nu doar prin propriul corp, ci împreună cu terenul care le înconjoară. Acest comportament structural este denumit interacțiune conductă-sol și impune realizarea cu o precizie inginerească ridicată a săpăturii șanțului și a operațiunilor de așternere înainte de montaj.
Cantitatea de deplasare laterală (deflection) și deformare la care va fi supusă o țeavă GRP în subteran depinde în principal de acțiunea comună a rigidității inelare proprii a conductei (SN) și a rezistenței de reacție a solului create de materialul de umplutură. Pentru a asigura acest echilibru structural, materialul de așternere trebuie ales conform proiectului, iar umplutura trebuie compactată progresiv. Gradul de compactare al materialului de umplutură este determinat în funcție de granulometria materialului utilizat (piatră spartă, pietriș, nisip, sol cu particule fine) și de adâncimea de îngropare a conductei. În cazul materialelor cu granulație mare, precum piatra spartă sau pietrișul, o compactare de 85% poate fi suficientă, în timp ce pentru solurile cu particule fine se așteaptă atingerea a 90–95% din densitatea standard Proctor. Performanța de proiectare a țevilor GRP fabricate conform standardelor ASTM D3262-20, ASTM D3517-24 și ASTM D3754-24 poate fi asigurată numai într-un mediu de umplutură corect compactat. O compactare adecvată maximizează capacitatea de susținere laterală (rezistență pasivă) a solului și menține deformarea conductei în limitele sigure de proiectare.
Geometria Șanțului și Grosimea Stratului de Acoperire: Lățimea șanțului trebuie proiectată astfel încât să permită efectuarea unor lucrări adecvate de compactare pe ambele părți ale conductei, având o valoare minimă egală cu diametrul exterior al conductei + 30-40 cm. Grosimea minimă a stratului de acoperire deasupra conductei nu trebuie, în general, să fie mai mică de 1,0 metru în cazul conductelor expuse la sarcini de trafic. Adâncimea maximă de îngropare trebuie verificată prin calcule statice, în funcție de clasa de rigiditate inelară a conductei (SN 2500, SN 5000, SN 10000) și de condițiile solului.
Reguli de Bază pentru Alegerea Fitingurilor
Alegerea fitingurilor precum coturile, piesele în T (Tee) și reductoarele utilizate pentru schimbările de direcție și diametru în conducte trebuie realizată ținând cont de presiunea de funcționare a sistemului și de efectele loviturii de berbec (water hammer).
În conductele sub presiune, fluidul exercită o forță hidraulică de împingere (Thrust Force) asupra fitingurilor în punctele unde își schimbă direcția. Dacă fitingurile (în special în sistemele cu manșon) nu sunt ancorate împotriva acestei forțe, pot apărea separări ale conductei. Din acest motiv, trebuie dimensionate blocuri de ancorare din beton capabile să preia forța calculată sau trebuie utilizate fitinguri cu sistem de blocare.
Aspecte de Luat în Considerare pentru Etanșeitate
La țevile CTP, etanșeitatea este asigurată, de regulă, prin manșoane cu dublă mufă echipate cu garnituri elastomerice cu dublă buză (REKA, FWC sau echivalent). Deoarece tipul manșonului și valorile de toleranță diferă în funcție de producător, documentația tehnică a producătorului relevant trebuie consultată înainte de montaj. Pentru ca sistemul să funcționeze fără scurgeri, trebuie respectate următoarele proceduri tehnice:
- Toleranțe și Deviații: În timpul introducerii țevilor în manșoane, nu trebuie depășite limitele maxime de deviație unghiulară (angular deflection) specificate de producător. Aceste valori variază în funcție de tipul manșonului și de diametru, fiind în mod tipic de aproximativ 3° pentru DN300, 1,5° pentru DN700 și între 0,5° și 1° pentru diametre DN1000 și mai mari. Pe măsură ce diametrul crește, gradul de deviație unghiulară admisibilă scade; din acest motiv, schimbările de direcție necesare la conductele de diametru mare trebuie realizate prin fitinguri de tip cot, nu prin deviație unghiulară.
- Poziția Garniturii și Lubrifierea: Trebuie verificat că garniturile sunt așezate complet în canelurile manșonului (groove) și că au fost lubrifiate corespunzător cu pastă de montaj (lubrifiant). Montajul uscat poate provoca răsucirea garniturii și apariția unor rupturi locale sub efectul presiunii interne.
- Testul Hidrostatic pe Teren: Înainte ca conducta să fie complet acoperită, trebuie realizată o umplere parțială, lăsând îmbinările vizibile, iar testul hidrostatic de presiune trebuie efectuat conform procedurilor specificate în standardele ISO 23856 și AWWA C950-20. Presiunea de test trebuie să fie egală cu de 1,5 ori presiunea de proiectare a conductei (PN) sau cu presiunea de proiectare + 5 bar, alegându-se valoarea cea mai mare. Durata testului și criteriile de acceptare (limitele admise de scădere a presiunii) trebuie să respecte valorile prevăzute de standardele relevante, iar rezultatele trebuie documentate și arhivate.
- Controlul Deplasării Laterale (Deflection): Unul dintre criteriile de acceptare ale montajului este deformarea conductei în direcție laterală. Conform standardelor ASTM D3262-20, ASTM D3517-24, ASTM D3754-24, ISO 23856 și AWWA C950-20, deviația laterală măsurată pe termen scurt (initial) după montaj nu trebuie să depășească 3% din diametrul interior al conductei, iar deviația pe termen lung (long-term) nu trebuie să depășească 5%. Aceste valori trebuie verificate și raportate prin teste cu mandrină sau cu dispozitive digitale de măsurare a diametrului interior, în punctele de control selectate de-a lungul traseului conductei.
Greșeli Frecvente în Timpul Montajului
Umplutură Necorespunzătoare: Utilizarea în patul conductei a agregatelor cu dimensiuni neconforme standardelor, precum pietre ascuțite și cu muchii tăioase. Această situație generează sarcini punctuale (point loading) asupra peretelui conductei și poate provoca efecte de perforare locală.
Compactare Asimetrică: Compactarea neuniformă a părților stângă și dreaptă ale conductei poate determina deformarea secțiunii conductei într-o formă eliptică și apariția concentrărilor de tensiune.
Forță de Tragere Excesivă: Aplicarea directă asupra conductei a unor lovituri axiale sau laterale cu utilaje de construcții în timpul operațiunii de introducere în manșon poate iniția microfisuri (micro-cracking) în structura matricei compozite.
